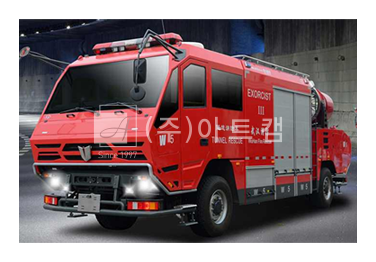

Two-way Fire Engine

양방향 특수 소방차

산불 · 터널 긴급 화재진압 양방향 소방차

터널 · 산불 · 진화용 양방향 특수 소방차

터널, 임도등 회전 공간 없는 좁은 도로(재래시장등)에 신속 투입 - 초기 화재 진압에 최적

신속한 접근성, 민첩성, 회전이 필요 없는 양방향

물, 화학폼, 안개 분사등 다양한 화재 진화기능

좁은 도로 진입후 신속한 탈출 (양 방향 운행기능)
(회전공간 없어도 최대한 화재 가까이 진입 후 효과적인 화재 진압 후 양방향 역주행)

4륜 구동으로 강력한 등판능력

산불 · 터널 긴급 화재진압 양방향 소방차|개요 · 제원
- 개 요

양방향으로 운행할수 있는 긴급 화재 진화 차량으로 산불 발생시 회전 구간이 없는 임도,터널 등 좁은 도로에서 회전 없이 앞- 뒤 (2개 의 운전석 장착)로 운행하므로 신속히 진입하여 초기 화재를 진압 할수 있는 최신 선진 소방 장비

- 제 원
항 목
수 치
구 조
프레임식
규 격 (외부제원)
10300mm × 2500mm × 3700mm
산불 · 터널 긴급 화재진압 양방향 소방차|TECHNICAL SPECIFICATIONS
- 구체 제원
항 목
내 용
전체치수
L×W×H(mm) :
10300mm×2500mm×3700mm
만재중량
19,000 kg
승무원수
6 (긴급 인명 구조도 가능함)
최고속도
80 km/h
배출표준
유로 6
소화제용량
물 2400L 와 A급 포말 200L
B급 포말 400L 용량 소화재 탱크 탑재
소방펌프유량
60 L/s
화재모니터유량
20 L/s
모든 문서, 지침 및 라벨은 영어로 되어 있습니다.
- 섀 시
항 목
내 용
제조사
운전매너
4 x 4 (4륜구동)
휠베이스
5,500 mm
엔진모델
CUMMINS 또는 두산인프라코어(국내)
엔진유형
유로 6
정격출력
정격토크
정격표준
변속기유형
자동 변속기
PTO
유압 클러치 PTO 시스템
연료탱크
- 상부 구조|캐 빈
항 목
내 용
구 조
더블 운전석 캐빈
좌 석
2열 좌석,
1+1+4 좌석
(운전석 1석 + 운전석 1석 과 진화요원 4석)
안 전
3점 안전벨트
SCBA 브래킷
리어 시트 4개(SCBA 브래킷 포함)
실 내
실내 PTO 스위치, 알람 및 경고등 등
조 명
첨단 LED 부드럽고 따뜻한 흰색 조명 채택
계 단
미끄럼 방지 계단
후진 비디오 및 실시간 주행 모니터링 시스템이
운전실에 설치 되어 있습니다.
- 표준화된 서브프레임 · 고강도 서브프레임은
  특수강으로 만들어진다 !
- 상부 구조|구 획
항 목
내 용
재 료
알루미늄 합금 프로필
구 조
특수 알루미늄 합금 프레임이 전체적으로 용접된 외부 프레임 구조, 골격, 알루미늄 합금 프로필용 마스크,
아름 다운 외관 및 내구성, 외피는 고강도로 결합되어 있습니다.
바닥은 양극 산화 알루미늄 합금판이다.
내부 구조
알루미늄 랩 기술이 적용된 내부 골격으로, 내부 골격은 최대 공간 활용도와 가변성의 증가,
제한된 공간 활용 장비를 편리하고 견고한 구획, 픽 및 배치

컴파트먼트 후면의 오른쪽에는 알루미늄 합금 사다리가 지붕에 장착됩니다.
- 상부 구조|롤러 셔터 도어

알루미늄 합금과 함께 가볍고 고품질의 알루미늄 합금의 사용 대형 셔터 도어(풀 로드 도어 핸들 포함), 개폐 유연성, 양호한 씰 링, 낮은 소음,아름다운 외관, 가볍고 신뢰할 수 있는 모든 셔터 도어는 공통 키가 될 수 있습니다.

- 상부 구조|풋 페달

재질 : 고품질 알루미늄 합금

폭 : 50cm, 내하중 300kg 이상, 미끄럼방지 설계

이중 잠금 기능이 있는 페달

위치 : 구획과 펌프실 양쪽에 위치

- 상부 구조|전기기기

경고등 및 경보 : 긴 줄 경보등이 장착된다. 선실 위 컨트롤 스위치가 실내에 있고 사이렌과 통합되어 있습니다.

Strobe Light : 상단 알루미늄 프레임에 장착, 전면 및 구획의 끝 전원 스위치가 실내에 있습니다.

외부 조명 : Long Life 램프가 양쪽에 설치됨 야간 조명을 위한 칸막이가 있습니다 전원 스위치가 실내에 있습니다.

보관실 조명 : 보관함에 설치된 LED 조명 컴파트먼트와 주 전원 스위치는 실내에 있습니다.

전원 스위치를 연 후 저장소의 모든 LED 표시등 컴파트먼트가 켜집니다.

전원 스위치를 닫은 후 모든 LED 저장실의 불이 꺼집니다.

측면 표시등 : 측면 표시등이 양쪽에 있습니다. 야간을 나타내는 차량 폭에 대한 구획. 그것의 힘 스위치가 실 내에 있습니다.

- 상부 구조|페인트 색상 : 빨간색, 미국 PPG
- 상부 구조|압축 공기 발포 시스템(CAFS)
항 목
내 용
제조사
CHUANXIAO
CAFS 시스템 모델
CAFS4000-CX
CAFS 최대 물·폼·공기 총 분사량
90 L/s
공기와 물·폼 혼합비
최대 15
공기 압축기 모델
독일 로터콤프 EVO9
공기 압축기 최대 급기량
90 L/s
폼 펌프 모델
이탈리아 ARFP2.0/03
폼펌프의 최대 폼출력 유량
18 L/min
A급 폼의 혼합비 조정 범위
0.5 ~ 1.0%
B급 폼의 혼합비 조정범위
1 ~ 6%
- 상부 구조|워터 펌프
항 목
내 용
제조사
CHUANXIAO
모 델
CB10/60-G
정격 압력
1.0 Mpa
유 량
60 L/s
진공펌프
전기진공펌프
흡수 깊이
7 m
물 전용 시간
φ50 s
설치 유형
중간 설치
- 상부 구조|전면 화재 감시기
항 목
내 용
제조사
미국 엘크하트
모 델
8494 / 5000-24
정격 유량
20 L/s
사격 범위
φ40m(바람이 부는 조건 없음)
스프레이 형식
직선 또는 안개
설치 위치
운전석 우측 전방
제어 방법
전기 제어
수평회전각
-90° ~ 90°
피치 회전각
-20° ~ +45°

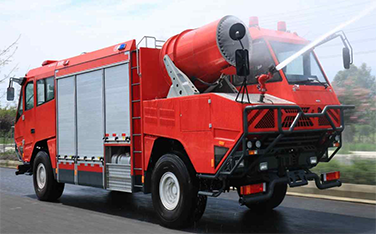

- 상부 구조|물안개 배기 시스템(양압)
항 목
내 용
연기 배출 변위
50000 m³/h
풍 속
40 m/s
물안개 유량
200 L/min
물안개 사격 범위
25 m
설치 위치
운전석 우측에 있습니다.
- 상부 구조|액체 탱크
항 목
내 용
용 량
물 2400L, A급 200L, B급 400L
재 질
PP 탱크
구 조
3개의 탱크맨홀 세 개의
오버플로 장치·압력 완화 장치
액체 레벨 표시기 3개,
밸브 포함 폼 탱크 배출구 2개,
물 탱크 1개 밸브를 사용하여 배출
- 상부 구조|소화관

소방 호스 연결을 위한 펌프 출구 4개

소화전에서 펌프까지의 흡입구 2pc

소화전에서 탱크로 직접 유입되는 물 유입구 2개

펌프에서 노즐로 가는 2개의 구멍 폼 배출구

자체 보호 스프링클러 시스템 : 차량을 보호하기 위해 스프링클러가 에 장착됩니다. 차체와 타이어

배수관 : 워터 펌프를 보호하기 위해 드레인 볼 밸브는 송유관

플러싱 파이프라인 : 거품 플러싱밸브와 파이프라인이 있습니다.

- 상부 구조|화재 통제 시스템

차량 구성에 따라 다양한 유형의 컨트롤 모듈을 설치할 수 있 습니다. PLC 지능형 제어를 사용하여 모든 소방 구성 요소를 전자적으로 완전 히 제어한다. 제어판의 모든 버튼, 스위치 및 표시등은 영문 표지로 표시된다. 주요 위치에는 배관 배치 및 간단한 작동 지침이 제공됩니다. 패널 방수 및 방진 설계 모드를 채택하고 있으며, 보호 수준은 IP56에 이를 수 있습니다.

설치 위치 : 펌프실

- 상부 구조|차체 보호 시스템

자체 보호 워터 미스트 분사 시스템이 장착되어 있습니다 주로 중요한 것을 보호한다. 캡, 캐리지의 상단, 캡의 전면, 각 휠의 상단 등의 위치 연료 탱크 상단과 함께 전체 차량의 안전을 보장한다.

산불, 터널 긴급 화재진압 양방향 소방차|액세서리
Name
Qty.
Specification
Fire Hose
12
65 * 20m
Suction Hose Assembly
4
2m length for each
Wrench for Ground Hydrant
1

Wrench for Underground Hydrant
1

Hose Rope
4

Hose Bridge
2

Water Filter
1

Hose Bandage
4

Wrench for Suction Hose
2

Shovel
1
2#
Axe
1

Crowbar
1

Portable Fire Extinguisher
2
2kg
Triple-purpose Wrench
2

Foam suction pipe assembly (Hard)
1

Foam suction pipe assembly (Soft)
1

Multipurpose Water Nozzle
4
8L/s
Air Foam Nozzle
2
4L/s & 8L/s for each
Compressed Air Foam Nozzle
2

Water Bucket
2

Tool box of Chassis
1

Triangle Warning Board for Vehicle
1
